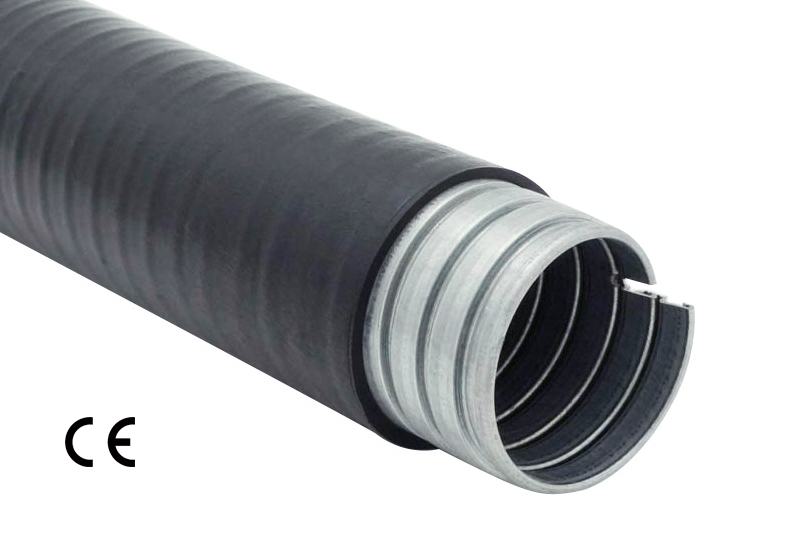

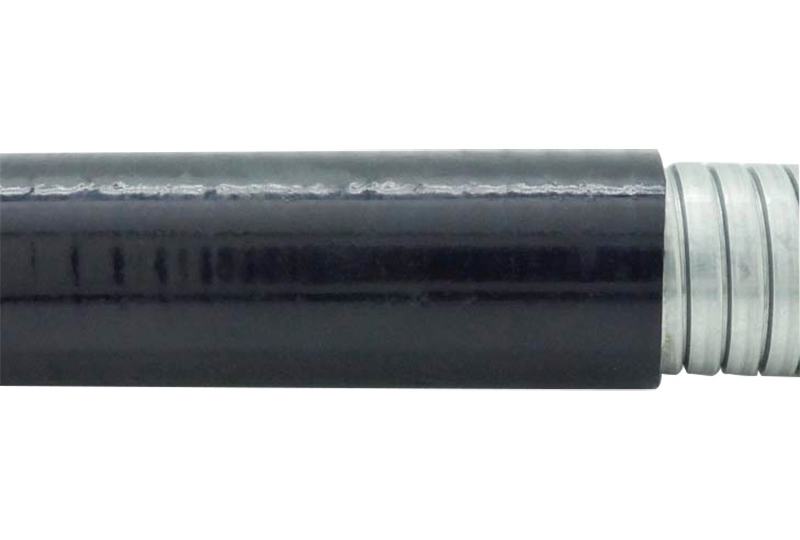

防水型電氣保護金屬軟管 - PAG23PVC 系列, 以鍍鋅鋼雙勾軟管為本體, 外覆聚氯乙烯 (PVC) 塑料防水層, 全部材質均符合 RoHs 環保規定, 為兼具高機械性能同時防潮, 阻燃, 耐腐蝕的電線電纜保護產品, 全系列尺寸迎合亞洲市場普遍使用的規格, 具有極佳的抗拉, 抗沖擊性能。無論是環境條件復雜, 嚴苛的各類工業場所, 對安全性及可靠性高度要求的鐵道系統, 或期望優良耐久性的商業應用, 本系列產品都是最佳選擇。建議搭配 AZ01, AZ05, AZ09, AZ11, AZ60及 AZ63 系列接頭使用, 以發揮完整的保護效能。
參數：
材質：鍍鋅鋼 + PVC 披覆

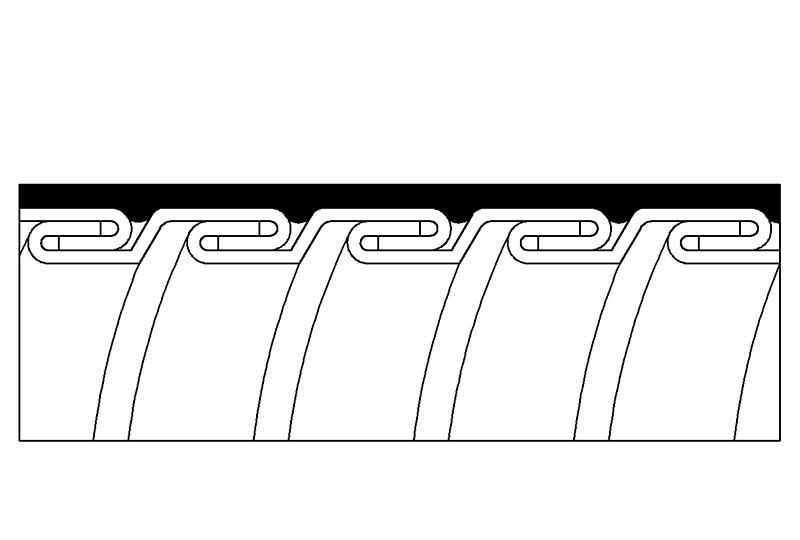

剖面結構：雙勾型
認證 : CE
規格表：
| 公稱尺寸 | 公稱尺寸 | 型號 | 內徑 (mm) | 披覆外徑(mm) | 彎曲半徑 (mm) | 每卷長度 (米/卷) | 包裝尺寸(長x寬x高 mm) |
|---|---|---|---|---|---|---|---|
| 10 | 1/4 | PAG23PVC - 10 | 6.8~7.2 | 11.6~12.0 | 50 | — | |
| 12 | 5/16 | PAG23PVC - 12 | 9.8~10.2 | 14.0~14.6 | 50 | — | |
| 16 | 3/8 | PAG23PVC - 16 | 12.29~12.80 | 17.50~18.0 | 60.8 | 50 | — |
| 20 | 1/2 | PAG23PVC - 20 | 15.80~16.31 | 20.80~21.30 | 92.55 | 50 | — |
| 25 | 3/4 | PAG23PVC - 25 | 20.83~21.34 | 25.20~26.70 | 117.95 | 50 | — |
| 32 | 1 | PAG23PVC - 32 | 26.44~27.08 | 32.80~33.40 | 175.1 | 25 | — |
| 40 | 1 - 1/4 | PAG23PVC - 40 | 35.05~35.81 | 41.40~42.20 | 213.2 | 25 | — |
| 50 | 1 - 1/2 | PAG23PVC - 50 | 40.01~40.64 | 47.40~48.30 | 238.6 | 25 | — |
| 63 | 2 | PAG23PVC - 63 | 51.31~51.94 | 59.40~60.30 | 292.6 | 10 | — |
