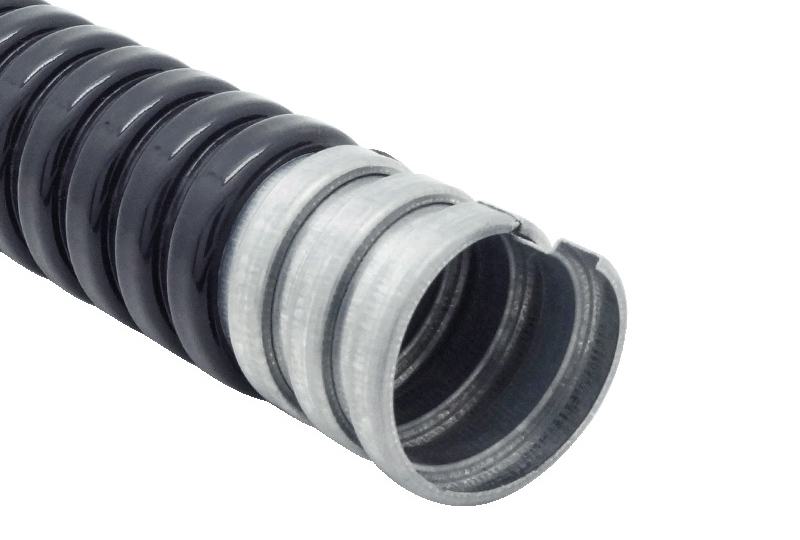

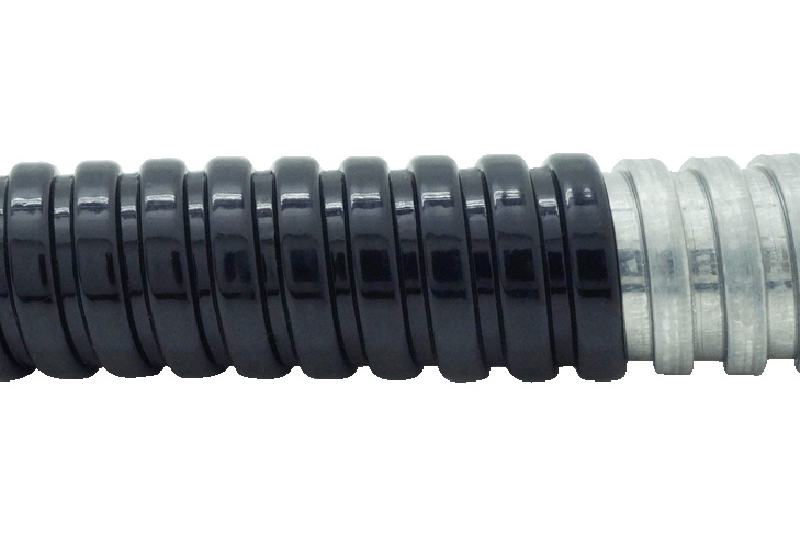

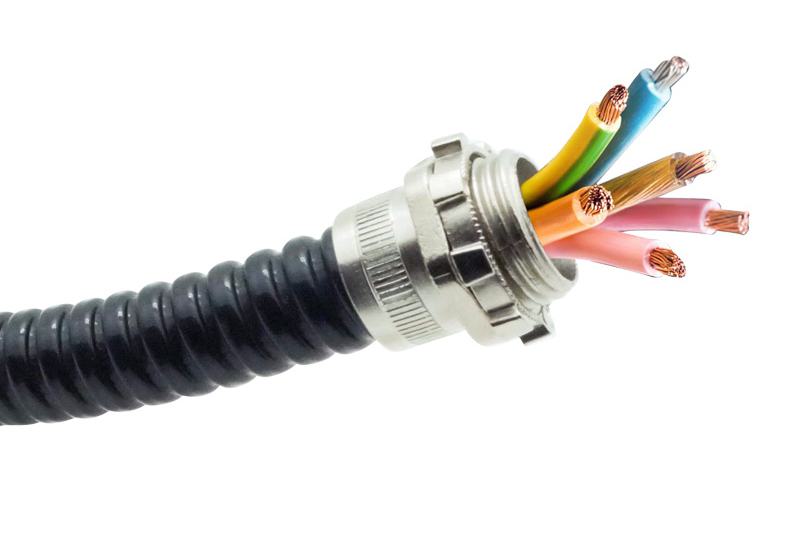

防水型電氣保護金屬軟管 - PAG13LSZH 系列, 以鍍鋅鋼單勾軟管為本體, 外覆阻燃且低煙無鹵特性的塑料防水層, 全部材質均符合 RoHs 環保規定, 為兼具高機械性能, 防潮, 耐腐蝕且環保的電線電纜保護產品, 全系列尺寸迎合亞洲市場普遍使用的規格。 低煙無鹵的塑料護套于燃燒狀況發生時, 可延緩燃燒擴散, 且低毒性, 低煙產出, 特別適用于通風性不佳的室內環境, 或密閉空間里的電線電纜保護。 建議搭配 AZ01, AZ05, AZ09, AZ11, AZ60 及 AZ63 系列接頭使用, 以發揮完整的保護效能。
參數：
材質：鍍鋅鋼 + LSZH 披覆

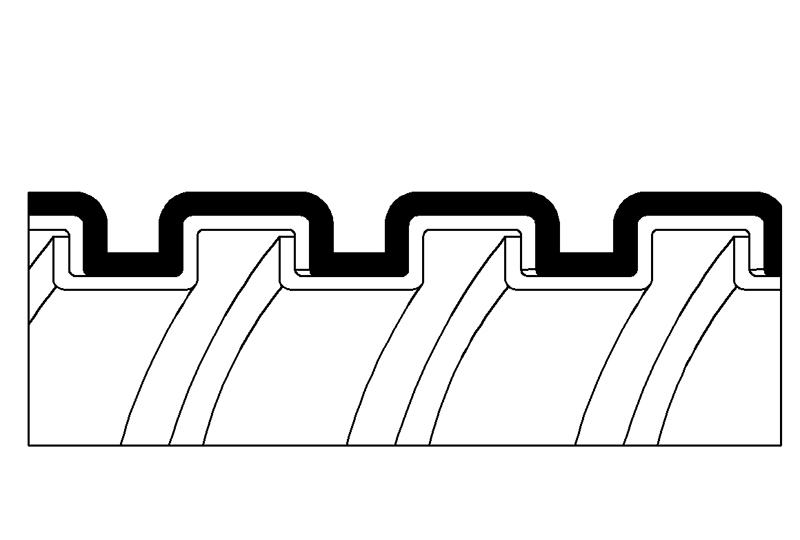

剖面結構：單勾型
認證 : CE
規格表：
| 公稱尺寸 | 公稱尺寸 | 型號 | 內徑 (mm) | 披覆外徑 | 彎曲半徑 (mm) | 每卷長度 (米/卷) | 包裝尺寸(長x寬x高 mm) |
|---|---|---|---|---|---|---|---|
| 10 | 1/4 | PAG13LSZH - 10 | 8.0 | 11.5 | 35 | 50 | 320*320*120 |
| 12 | 5/16 | PAG13LSZH - 12 | 10.3 | 14.0 | 65 | 50 | 320*320*120 |
| 16 | 3/8 | PAG13LSZH - 16 | 12.6 | 16.6 | 75 | 50 | 400*400*160 |
| 20 | 1/2 | PAG13LSZH - 20 | 16.1 | 20.7 | 75 | 50 | 450*450*210 |
| 25 | 3/4 | PAG13LSZH - 25 | 21.1 | 25.7 | 75 | 50 | 530*530*160 |
| 32 | 1 | PAG13LSZH - 32 | 26.8 | 32.7 | 105 | 25 | 530*530*320 |
| 40 | 1 - 1/4 | PAG13LSZH - 40 | 35.4 | 42.2 | 125 | 25 | 550*550*500 |
| 50 | 1 - 1/2 | PAG13LSZH - 50 | 40.3 | 46.9 | 175 | 25 | 550*550*550 |
| 63 | 2 | PAG13LSZH - 63 | 51.6 | 58.6 | 205 | 10 | 550*550*600 |
| 75 | 2 - 1/2 | PAG13LSZH - 75 | 63.0 | 72.0 | 245 | 10 | 1000*1000*100 |
| 90 | 3 | PAG13LSZH - 90 | 78.0 | 87.6 | 285 | 5 | 1000*1000*100 |
| 110 | 4 | PAG13LSZH - 110 | 102.5 | 112.1 | 350 | 5 |
