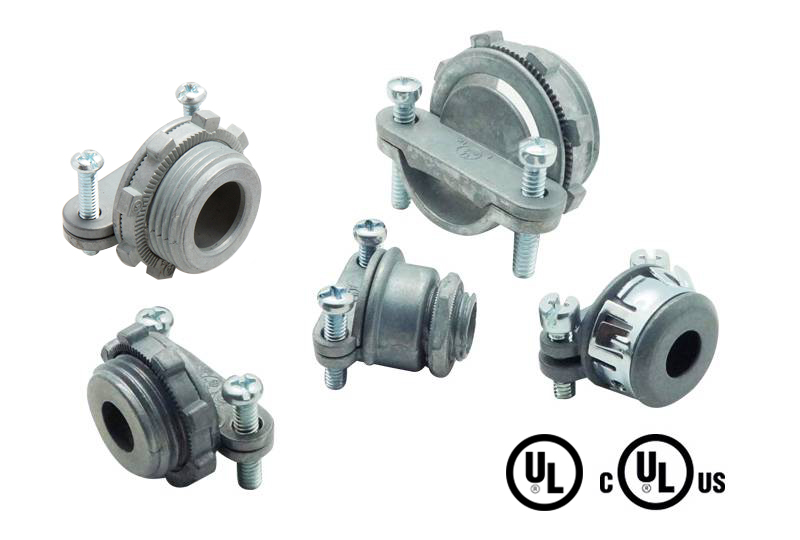

金屬軟管接頭 Two Screw Type, 于配電線路的轉接或終結點, 連接金屬保護管與接線盒或電氣箱, 使線路延續并保護傳輸安全。接頭主體材質為鋅合金, 符合 RoHs 環保規定。本系列接頭建議與 PRWG, PRWA 系列金屬軟管搭配使用。
S19 系列 (Snap-in type), 通過美國 UL 實驗室標準檢驗取得認證。盒端以卡扣結構, 推入固定在薄壁型接線盒上, 可簡便快速施工; 管端以螺絲鎖緊壓板方式固定金屬軟管。

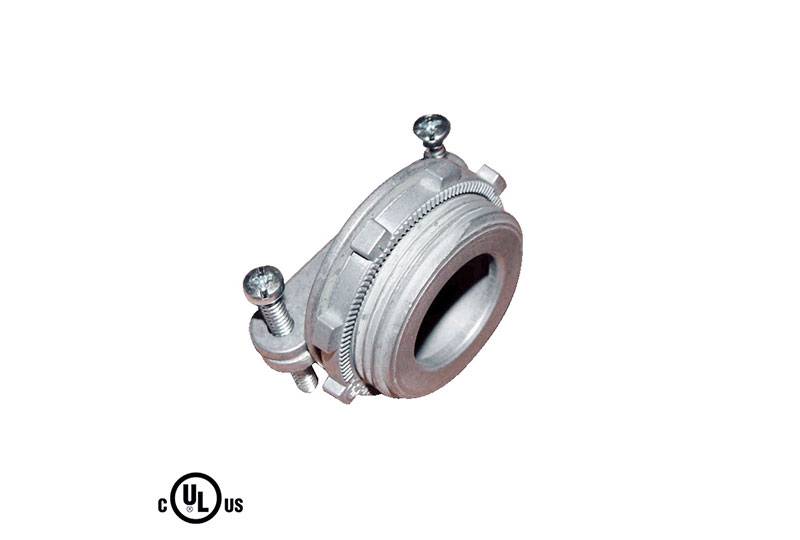

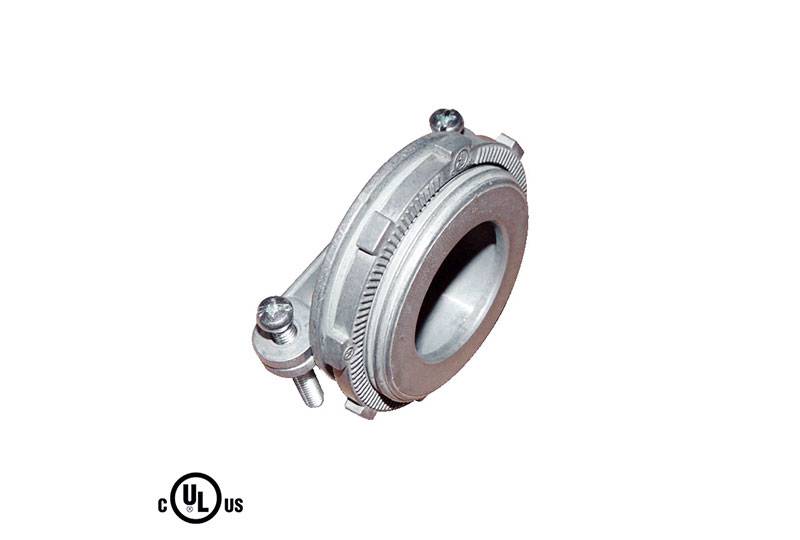

S20/S21 系列, 通過美國 UL 實驗室標準檢驗取得認證。盒端為 NPS 螺牙系統, 以太陽型螺帽固定在薄壁型接線盒或攻牙的接口上; 管端以螺絲鎖緊壓板的方式固定金屬軟管。
參數：
? 材質：鋅合金
? 溫度范圍：-50℃~+200℃
? IP 等級：IP 40
? 表面處理 : 鉻酸鹽
? RoHS：符合
? 認證：UL, cULus
? 認證號：E256570
備注：S211,S213,S214,S215,S216,S217(cULus) | S218(UL)
S20系列（cULus） | S19系列（UL）
規格表：
| 系列 | 產品型號 | 產品圖片 | 螺牙型式 | 螺牙尺寸 (Inch) | 軟管尺寸 (Inch) | 每箱數量 (Pcs) | 每箱重量 (Kg) | UL Listed |
|---|---|---|---|---|---|---|---|---|
| S19 | S191 - 3/8 |  | - | 3/8 | 3/8 | 1000 | 26.2 | UL |
| S20 | S201 - 3/8 |  | NPS | 1/4 | 3/8 | 1000 | 26.2 | cULus |
| S21 | S211-B - 3/8 |  | NPS | 1/2 | 3/8 | 1000 | 26.6 | |
| S21 | S211 - 3/8 |  | NPS | 1/2 | 3/8 | 1000 | 26.6 | cULus |
| S21 | S213 - 1/2 |  | NPS | 3/4 | 1/2 or 9/16 | 500 | 26.5 | cULus |
| S21 | S214 - 3/4 |  | NPS | 1 | 3/4 | 300 | 22.3 | cULus |
| S21 | S215 - 1 |  | NPS | 1-1/4 | 1 | 200 | 22.6 | cULus |
| S21 | S216 - 1 - 1/4 |  | NPS | 1-1/2 | 1-1/4 | 120 | 19.6 | cULus |
| S21 | S217 - 1 - 1/2 |  | NPS | 2 | 1-1/2 | 100 | 21.8 | cULus |
| S21 | S218-2 |  | NPS | 2-1/2 | 2 | 50 | 18 | UL |
