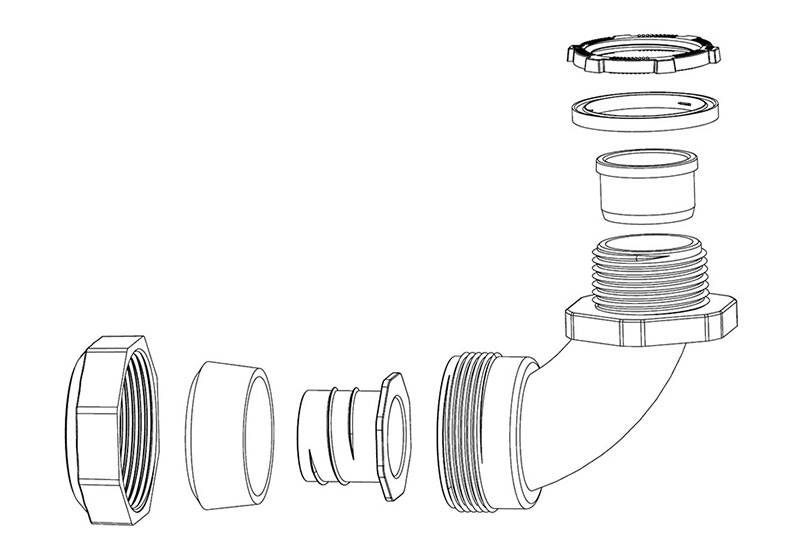

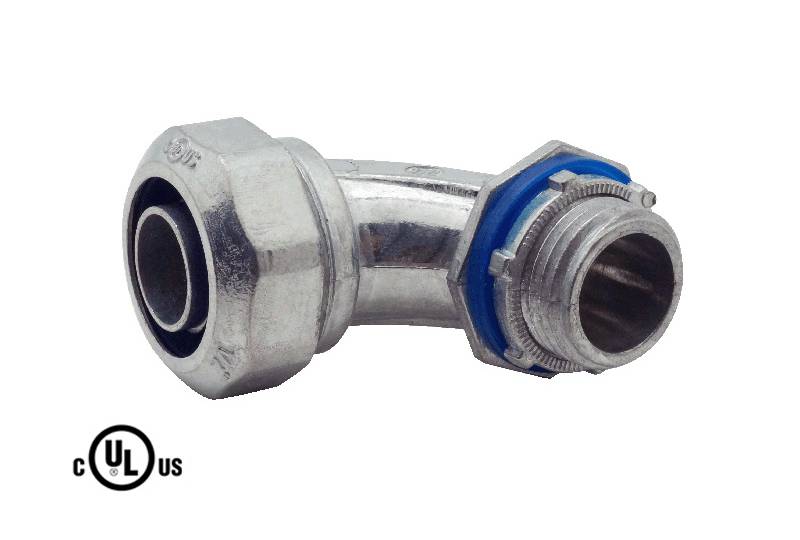

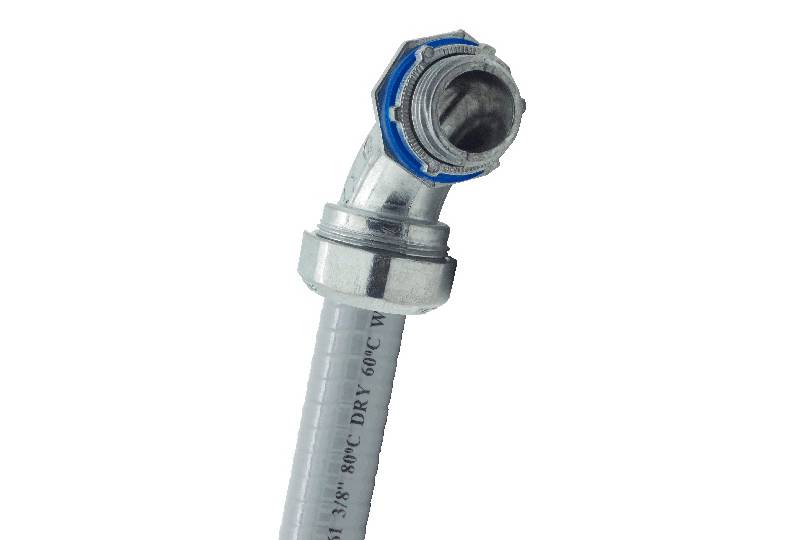

液密型防水金屬軟管接頭 - S53 系列, 通過美國 UL 實驗室標準檢驗取得認證。在電氣配線系統中, 于配電線路的轉接或終結點, 連接金屬保護管與接線盒或電氣箱, 使線路延續并保護傳輸安全。接頭主體材質為鋅合金, 符合 RoHs 環保規定。盒端為 NPT 螺牙系統, 以太陽型螺帽固定在薄壁型接線盒或攻牙的接口上; 管端以螺帽將金屬軟管與接頭主體連接。本系列產品為 90 度彎頭的設計, 特別適用于與接線盒或電氣箱接合處空間有限的布線環境, 而接頭整體結構緊密, 與液密型金屬軟管系列 PULTG, PCULTG, PHLTG 及 PNKLTG 組配后, 形成防潮防水的電氣保護系統, 并具有高抗拉的特性, 可普遍使用于室內或室外的環境中。
參數：
材質：鋅合金
溫度范圍 : -20℃~+90℃
IP 等級 : IP 66 (適配軟管系列: PULTG,PCULTG, PHLTG & PNKLTG)
表面處理 : 鉻酸鹽
RoHS : 符合
認證 : cULus,CE
認證號：E256570
規格表：
| 公稱尺寸 | 公稱尺寸 | NPT 螺紋 | 產品型號 | 每箱數量 (Pcs) | 每箱重量 (Kg) |
|---|---|---|---|---|---|
| 12 | 3/8 | 1/2" | S531 - 3/8 | 200 | 16.2 |
| 16 | 1/2 | 1/2" | S532 - 1/2 | 200 | 17.2 |
| 21 | 3/4 | 3/4" | S533 - 3/4 | 160 | 18.6 |
| 27 | 1 | 1" | S534 - 1 | 100 | 19 |
| 35 | 1-1/4 | 1-1/4" | S535 - 1 -1/4 | 39 | 12.7 |
| 41 | 1-1/2 | 1-1/2" | S536 - 1 - 1/2 | 30 | 12.7 |
| 53 | 2 | 2" | S537 - 2 | 16 | 9 |
| 63 | 2-1/2 | 2-1/2" | S538 - 2 - 1/2 | 12 | 12.6 |
| 78 | 3 | 3" | S539 - 3 | 8 | 12.2 |
| 103 | 4 | 4" | S5310 - 4 | 4 | 9.4 |
