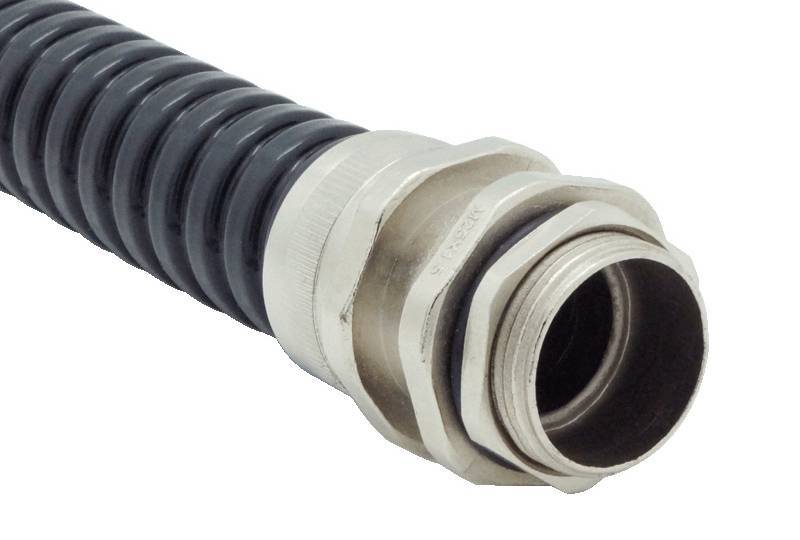

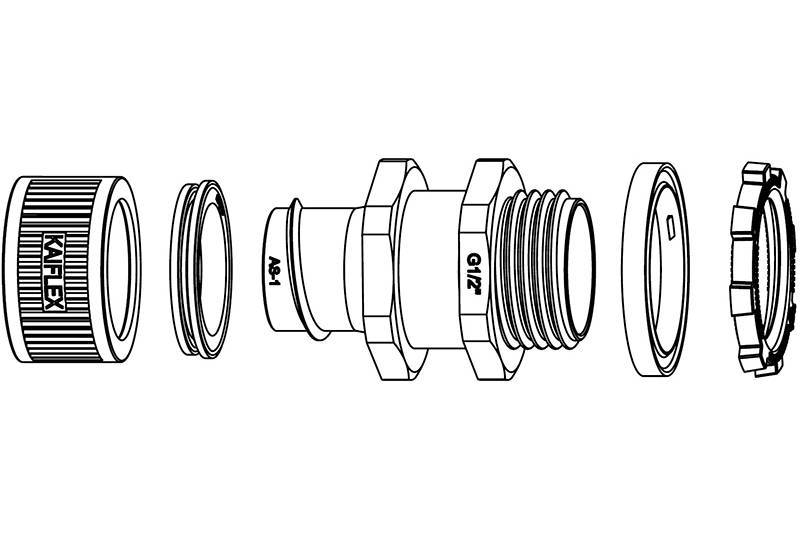

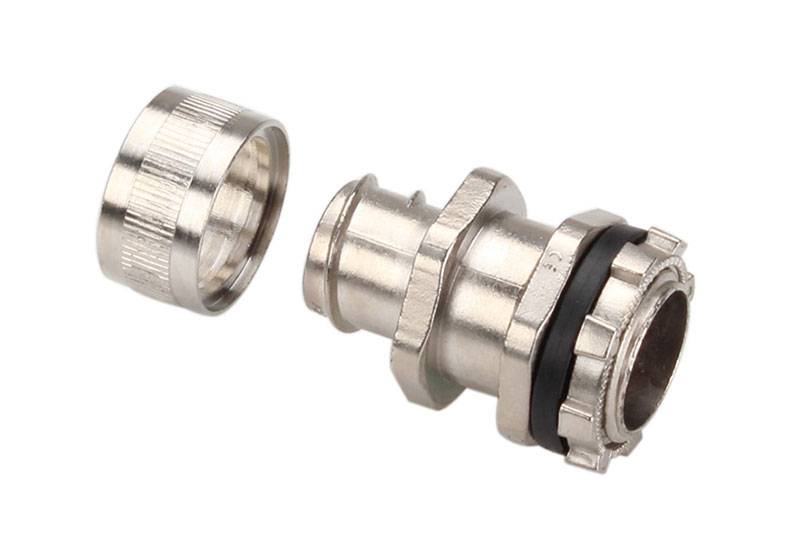

金屬軟管盒接頭 - AZ11 系列, 為防水型直接頭,在配電線路的轉接或終結點, 連接金屬保護管與接線盒或電氣箱, 使線路延續并保護傳輸安全。接頭本體材質為鋅合金, 符合 RoHS 環保規定, 一端鎖入金屬軟管, 加上外襯套與金屬軟管連接; 另一端外牙的螺牙系統則有 M 牙, G 牙及 PG 牙可供選擇, 可以太陽型螺帽固定在薄壁型接線盒或攻牙的接口上。本系列金屬接頭結構簡潔, 組裝方便快速, 可旋轉式設計便于施工安裝, 同時仍保有高抗拉的特性, 也可外加接地片達到接地功能; 密封件提供防水防塵的功能, 適用于室內, 室外對 IP 防護等級有特別要求的環境中。建議搭配 PAG13, PAG23, PAS13 及 PAS23 系列含披覆的金屬軟管使用。
參數:
? 材質：鋅合金
? 溫度范圍 : -50℃~+150℃
? IP 等級 :
IP 65 (搭配防水系列金屬軟管, 單勾型)
IP 66 (搭配防水系列金屬軟管, 雙勾型)
? 表面處理 : 鍍鋅 (其他可洽詢訂制)
? RoHS : 符合
? 認證 : CE
規格表：
G 螺紋
| 公稱尺寸 | 公稱尺寸 | G 螺紋 | 產品型號 | 每箱數量 (Pcs) | 每箱重量 (Kg) |
|---|---|---|---|---|---|
| 12 | 5/16 | 1/2" | G1/2 - AZ11 - 5/16 | 600 | 21.4 |
| 16 | 3/8 | 1/2" | G1/2 - AZ11 - 3/8 | 400 | 17 |
| 20 | 1/2 | 1/2" | G1/2 - AZ11 - 1/2 | 320 | 17 |
| 25 | 3/4 | 3/4" | G3/4 - AZ11 - 3/4 | 200 | 16 |
| 32 | 1 | 1" | G1 - AZ11 - 1 | 100 | 13 |
| 40 | 1 - 1/4 | 1 - 1/4" | G1 - 1/4 - AZ11 - 1 - 1/4 | 50 | 10.5 |
| 50 | 1 - 1/2 | 1 - 1/2" | G1 - 1/2 - AZ11 - 1-1/2 | 40 | 11 |
| 63 | 2 | 2" | G2 - AZ11 - 2 | 30 | 10.6 |
| 75 | 2-1/2 | 2 - 1/2" | G2 - 1/2 - AZ11 - 2-1/2 | ||
| 90 | 3 | 3" | G3 - AZ11 - 3 | ||
| 110 | 4 | 4" | G4 - AZ11 - 4 |
PG 螺紋
| 公稱尺寸 | 公稱尺寸 | PG螺紋 | 產品型號 | 每箱數量 (Pcs) | 每箱重量 (Kg) |
|---|---|---|---|---|---|
| 12 | 5/16 | PG9 | PG9-AZ11-12 | 600 | 13 |
| 16 | 3/8 | PG11 | PG11-AZ11-16 | 400 | 13 |
| 20 | 1/2 | PG16 | PG16-AZ11-20 | 320 | 13.8 |
| 25 | 3/4 | PG21 | PG21-AZ11-25 | 200 | 13 |
| 32 | 1 | PG29 | PG29-AZ11-32 | 100 | 12 |
| 40 | 1-1/4 | PG36 | PG36-AZ11-40 | 50 | 10 |
| 50 | 1-1/2 | PG42 | PG42-AZ11-50 | 40 | 10.6 |
| 63 | 2 | PG48 | PG48-AZ11-63 | 30 | 9.9 |
M 螺紋
| 公稱尺寸 | 公稱尺寸 | M 螺紋 | 產品型號 | 每箱數量 (Pcs) | 每箱重量 (Kg) |
|---|---|---|---|---|---|
| 12 | 5/16 | M16x1.5 | M16-AZ11-12 | 600 | 17.8 |
| 16 | 3/8 | M16x1.5 | M16-AZ11-16 | 400 | 14.6 |
| 20 | 1/2 | M20x1.5 | M20-AZ11-20 | 320 | 16 |
| 25 | 3/4 | M25x1.5 | M25-AZ11-25 | 200 | 14.8 |
| 32 | 1 | M32x1.5 | M32-AZ11-32 | 100 | 12.6 |
| 40 | 1-1/4 | M40x1.5 | M40-AZ11-40 | 50 | 10 |
| 50 | 1-1/2 | M50x1.5 | M50-AZ11-50 | 40 | 10.7 |
| 63 | 2 | M63x1.5 | M63-AZ11-63 | 30 | 10.1 |
| 75 | 2-1/2 | M75x1.5 | M75-AZ11-75 | - | - |
| 90 | 3 | M90x2 | M90-AZ11-90 | - | - |
| 110 | 4 | M110x2 | M110-AZ11-110 | - | - |
