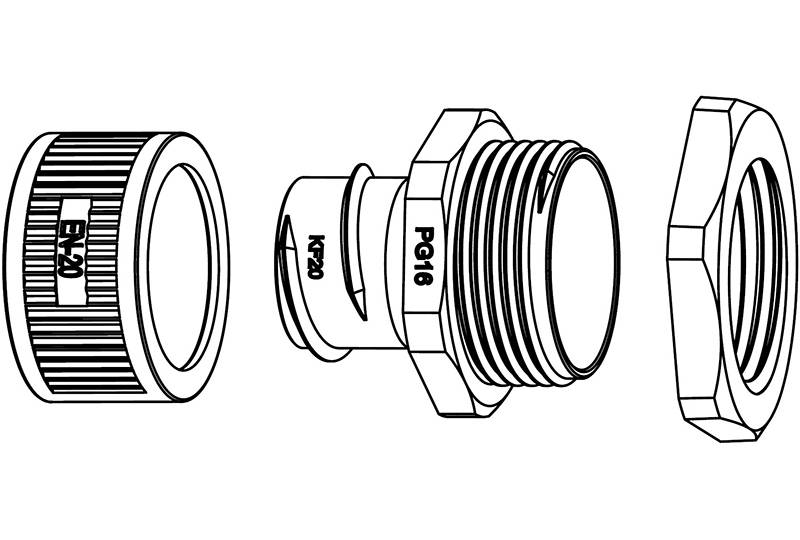

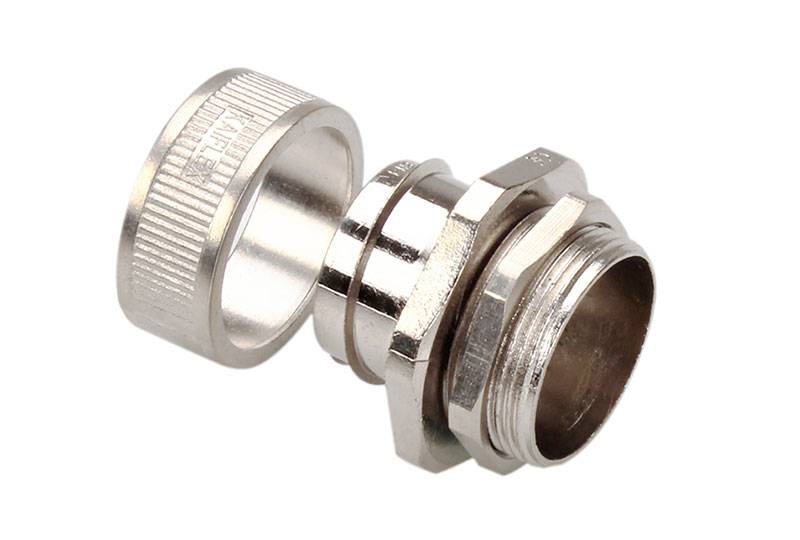

金屬軟管盒接頭 - EZ01 系列, 為三件式部件設計的直接頭,在配電線路的轉接或終結點, 連接金屬保護管與接線盒或電氣箱, 使線路延續并保護傳輸安全。 接頭本體材質為鍍鋅材質, 符合 RoHS 環保規定, 一端鎖入金屬軟管, 加上外襯套與金屬軟管連接; 另一端外牙的螺牙系統則有 PG 牙或 M 牙可供選擇, 可以太陽型螺帽固定在薄壁型接線盒或攻牙的接口上。 本系列金屬接頭結構簡潔, 組裝方便快速, 同時仍保有高抗拉的特性, 也可外加接地片達到接地功能。 建議搭配 PEG13, PEG23, PES13 及 PES23 系列無披覆或含披覆的金屬軟管使用。
參數：
? 材質：鍍鋅
? 溫度范圍 : -50℃~+200℃
? IP 等級 : IP 40
? RoHS : 符合
規格表：
PG 螺紋
| 公稱尺寸 | 公稱尺寸 | PG 螺紋 | 產品型號 | 每箱數量 (Pcs) | 每箱重量 (Kg) |
|---|---|---|---|---|---|
| 12 | 5/16 | PG9 | PG9-EZ01-12 | 900 | 14.5 |
| 16 | 3/8 | PG11 | PG11-EZ01-16 | 900 | 19 |
| 20 | 1/2 | PG16 | PG16-EZ01-20 | 600 | 17.8 |
| 25 | 3/4 | PG21 | PG21-EZ01-25 | 360 | 17.2 |
| 32 | 1 | PG29 | PG29-EZ01-32 | 180 | 13.6 |
| 40 | 1-1/4 | PG36 | PG36-EZ01-40 | 100 | 12.8 |
| 50 | 1-1/2 | PG42 | PG42 -EZ01-50 | 50 | 8.5 |
| 63 | 2 | PG48 | PG48 -EZ01-63 | 40 | 9 |
M 螺紋
| 公稱尺寸 | 公稱尺寸 | M 螺紋 | 產品型號 | 每箱數量 (Pcs) | 每箱重量 (Kg) |
|---|---|---|---|---|---|
| 12 | 5/16 | M16x1.5 | M16-EZ01-12 | 900 | 14.5 |
| 16 | 3/8 | M16x1.5 | M16-EZ01-16 | 900 | 19 |
| 20 | 1/2 | M20x1.5 | M20-EZ01-20 | 600 | 17.8 |
| 25 | 3/4 | M25x1.5 | M25-EZ01-25 | 360 | 16 |
| 32 | 1 | M32x1.5 | M32-EZ01-32 | 180 | 13.4 |
| 40 | 1-1/4 | M40x1.5 | M40-EZ01-40 | 100 | 11.5 |
| 50 | 1-1/2 | M50x1.5 | M50-EZ01-50 | 50 | 8 |
| 63 | 2 | M63x1.5 | M63-EZ01-63 | 40 | 8.7 |
| 75 | 2-1/2 | M75x1.5 | M75-EZ01-75 | - | - |
| 90 | 3 | M90x2 | M90-EZ01-90 | - | - |
| 110 | 4 | M110x2 | M110-EZ01-110 | - | - |
