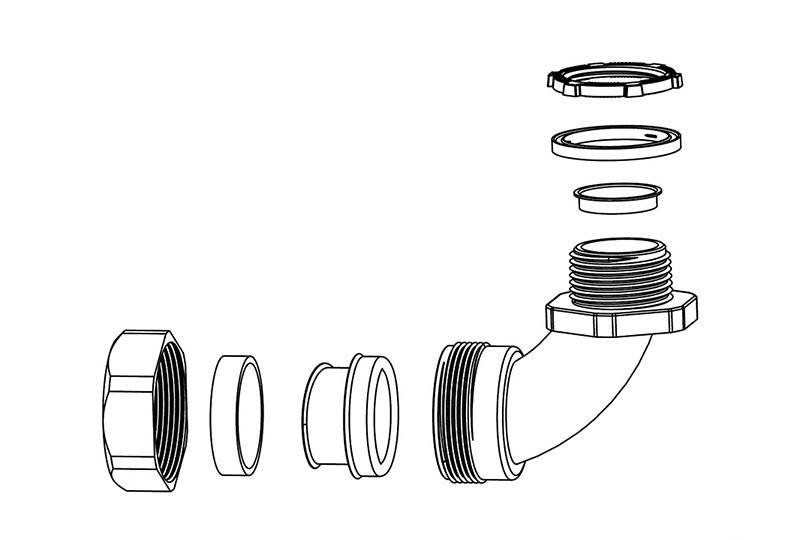

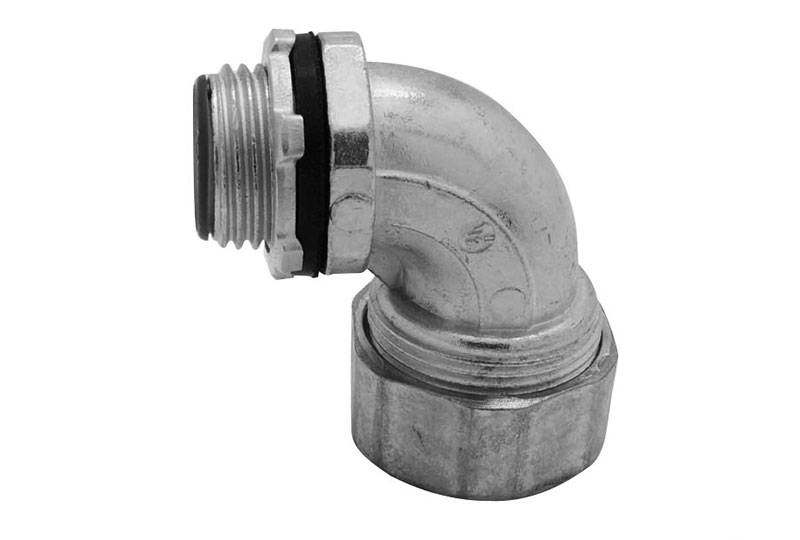

六角螺帽金屬軟管盒接頭 - AZ63 系列, 應用在電氣配線系統中, 于配電線路的轉接或終結點, 連接金屬保護管與接線盒或電氣箱, 使線路延續并保護傳輸安全。接頭主體材質為鋅合金, 符合 RoHs 環保規定。盒端為 G 螺牙系統, 以太陽型螺帽固定在接線盒或攻牙的界面上; 管端以螺帽將金屬軟管與接頭主體連接。本系列產品為 90 度彎頭的設計, 特別適用于線路轉接處空間有限的布線環境, 可普遍使用于室內或室外的環境中。
參數：
材質：鋅合金
溫度范圍 : -20℃~+90℃
IP 等級 :IP 65 ，IP 68
表面處理 : 鍍鋅 (其他可洽詢訂制)
RoHS : 符合
認證 : CE
規格表：
| 公稱尺寸 | 公稱尺寸 | G 螺紋 | 產品型號 | 每箱數量 (Pcs) | 每箱重量 (Kg) |
|---|---|---|---|---|---|
| 16 | 3/8 | 1/2" | G1/2-AZ63-3/8 | 300 | 22.2 |
| 20 | 1/2 | 1/2" | G1/2-AZ63 - 1/2 | 250 | 30.3 |
| 25 | 3/4 | 3/4" | G3/4-AZ63 - 3/4 | 200 | 36.6 |
| 32 | 1 | 1" | G1-AZ63 - 1 | 73 | 19.9 |
| 40 | 1-1/4 | 1-1/4" | G1-1/4-AZ63 - 1 -1/4 | 52 | 20.1 |
| 50 | 1-1/2 | 1-1/2" | G1-1/2-AZ63 - 1 - 1/2 | 30 | 18.6 |
| 63 | 2 | 2" | G2-AZ63 - 2 | 14 | 17.9 |
| 75 | 2-1/2 | 2-1/2" | G2-1/2-AZ63 - 2 - 1/2 | - | - |
| 90 | 3 | 3" | G3-AZ63 - 3 | - | - |
| 110 | 4 | 4" | G4-AZ63 - 4 | - | - |
